Kolejny sposób wykorzystania technologii bezprzewodowych przedstawiony jest na rysunku
11 Wykorzystuje on jedno urządzenie nadawania i jedno urządzenie odbioru, a do każdego z nich przyłączona jest grupa stacji roboczych. Stacje te przyłączone są do
konwencjonalnego koncentratora. Port wyjścia takiego koncentratora jest przyłączony do nad-biornika radiowego używanego do
komunikacji z podobnym nad-biornikiem również przyłączonym do szkieletu sieci LAN za pomocą kabla. Jedyną bezprzewodową częścią
tego rozwiązania jest komunikacja koncentratora z koncentratorem. Zaletą takiego podejścia jest to, że likwiduje ono potrzebę prowadzenia
kabli od szaf rozdzielczych do stacji użytkowników. Same stacje mogą natomiast być w prosty sposób połączone ze sobą przy użyciu kabli
„terminowanych" (zakończonych opornikami ograniczającymi „terminatoram i").

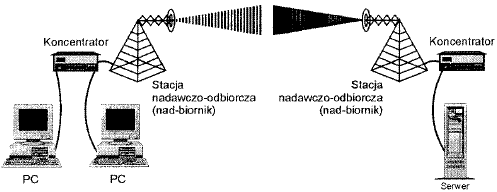

Rysunek 11 Bezprzewodowe łączeniekoncentratorów.
Rozwiązanie zilustrowane na rysunku 11 niesłychanie ułatwia tworzenie sieci w budynkach, które są trudne do okablowania, czyli na
przykład zabytkowych lub zbudowanych tak, że wprowadzenie dodatkowych instalacji łączyłoby się z nadmiernymi kosztami, czyli na
przykład mających stropy z betonu bez kanałów do prowadzenia kabli.
Mimo że w przykładzie przedstawionym na rysunku 11 do komunikacji używane są fale radiowe, można je zastąpić dowolnymi falami
innego rodzaju, choćby takimi, jak podczerwone czy laserowe.
